3D model domu z PDF od architekta

Pošlete projekt v PDF. Postavím z něj model, který se otevře v prohlížeči i na telefonu: terén, místnosti, krov, střecha i interiér. K tomu video, které jde rovnou na YouTube.

Spustit 3D ukázku Poslat PDF

Ukázka: dům do U se sedlovou střechou

Smyšlený rodinný dům, 4+kk, 153 m². Za minutu ukáže celou cestu od výkresu přes terénní úpravy, základy a krov až po interiér. Model se dá otáčet, přepínat po fázích a procházet.

3D model rodinného domu do U se sedlovou střechou, terasou v atriu a zahradou Spustit interaktivní ukázku

Běží v prohlížeči bez instalace, na počítači i na telefonu. Projekt i pozemek jsou vymyšlené.

Od výkresu po interiér

Model se staví po krocích, jako stavba. Každý krok se dá v ukázce zastavit a prohlédnout.

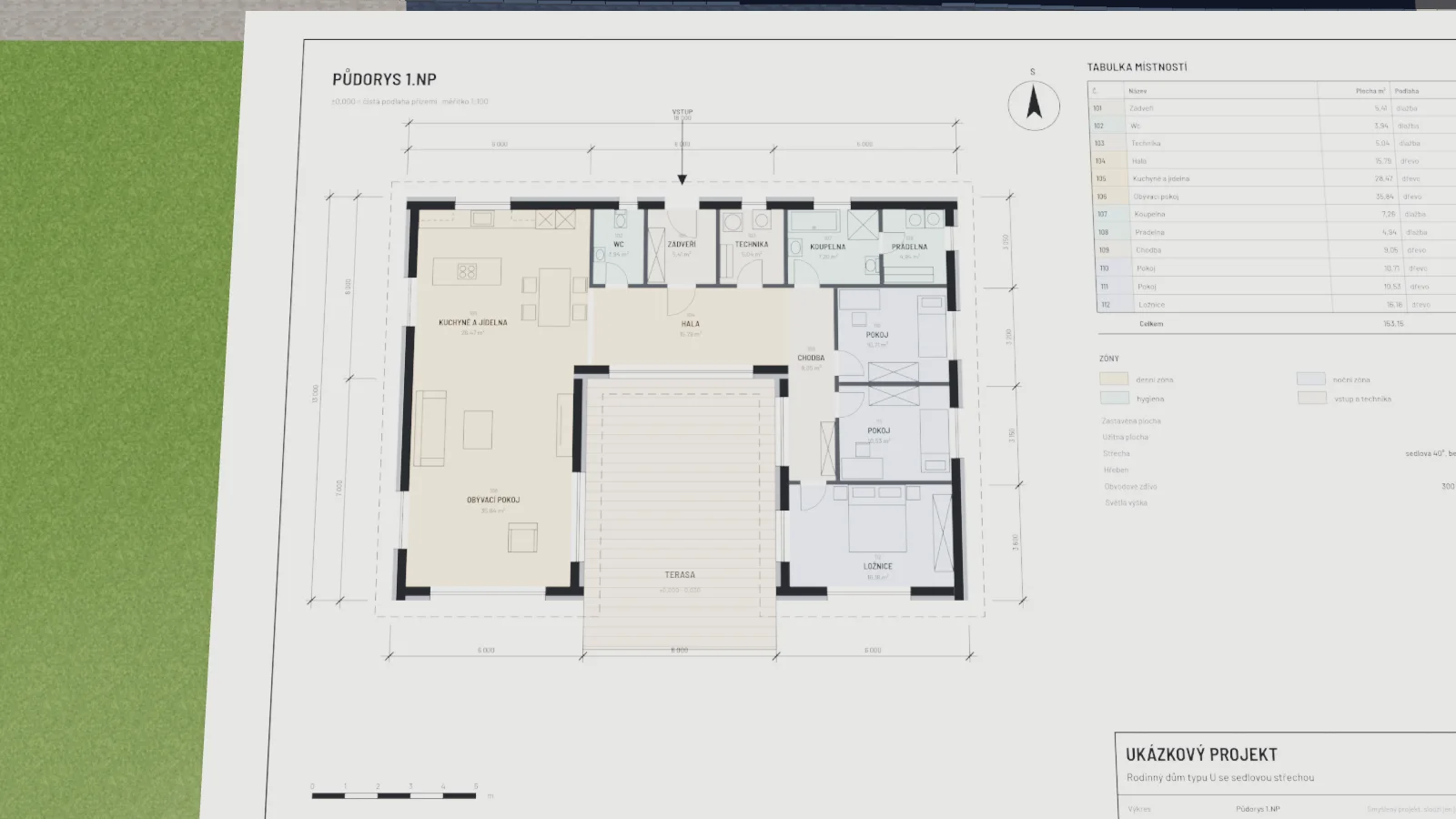

Výkres půdorysu položený nad pozemkem

1 Výkres z PDF

Půdorys od architekta je podklad. List v měřítku 1:100 leží v modelu přesně tam, kde pak stojí dům.

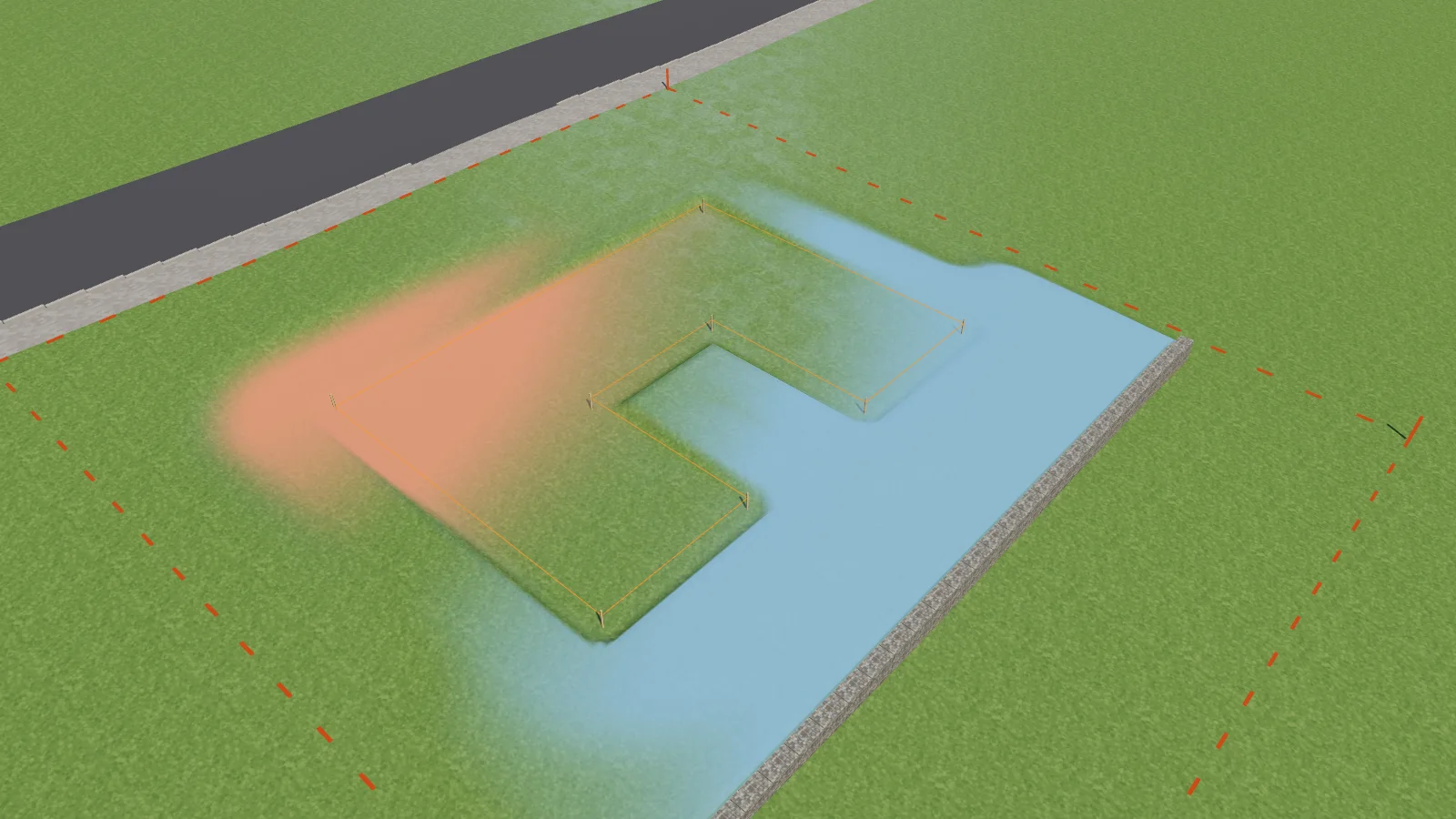

Terénní úpravy: výkop červeně, násyp modře, gabionová zeď

2 Terénní úpravy

Kde se kope a kde se sype, i s kubaturami. Svah, vrstevnice a opěrné zdi podle výškových bodů.

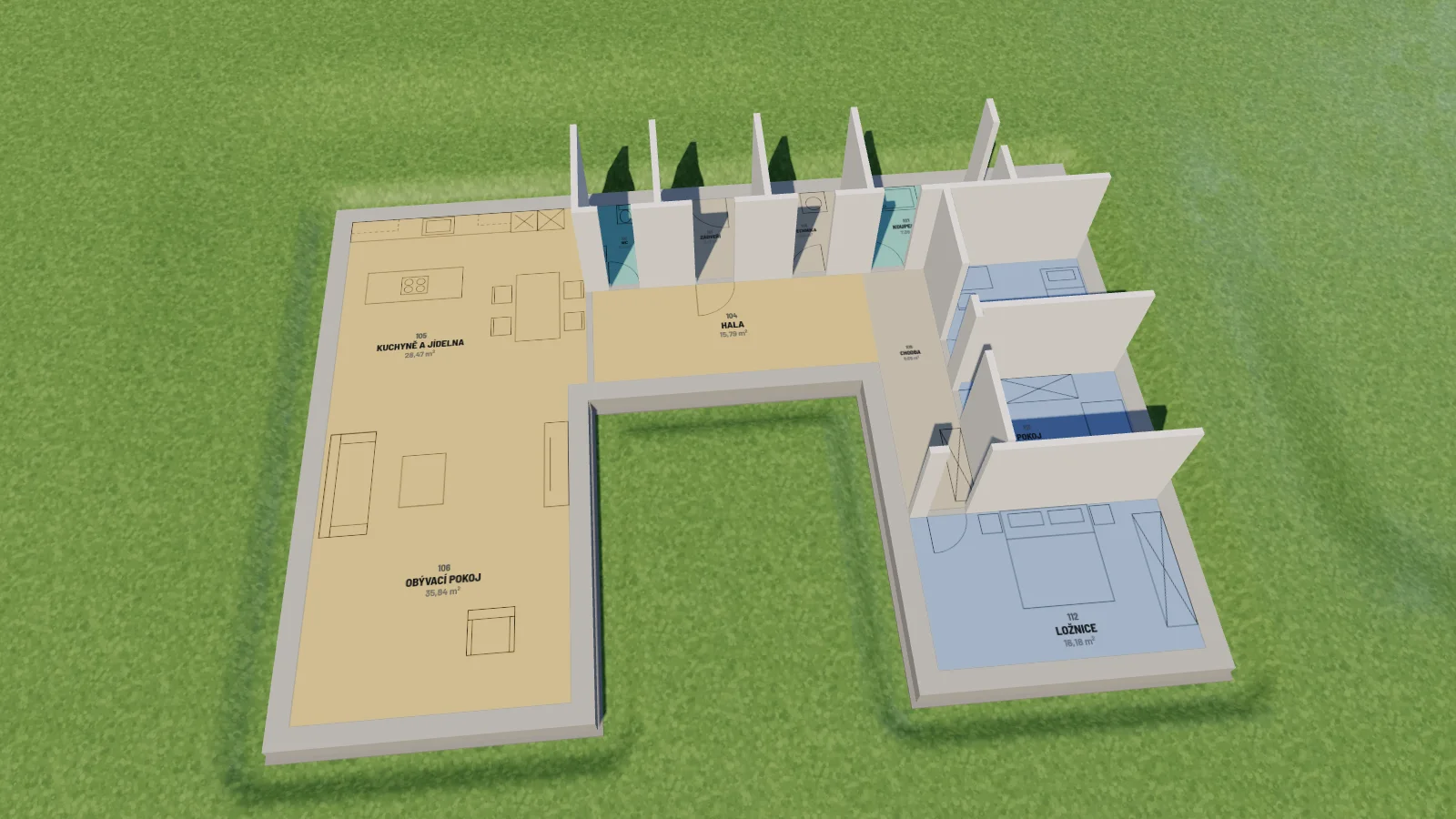

Dispozice domu: barevně odlišené místnosti a příčky na základové desce

3 Dispozice

Místnosti s plochami podle tabulky z projektu, příčky a dveře. Zóny barevně, jak jsou ve výkresu.

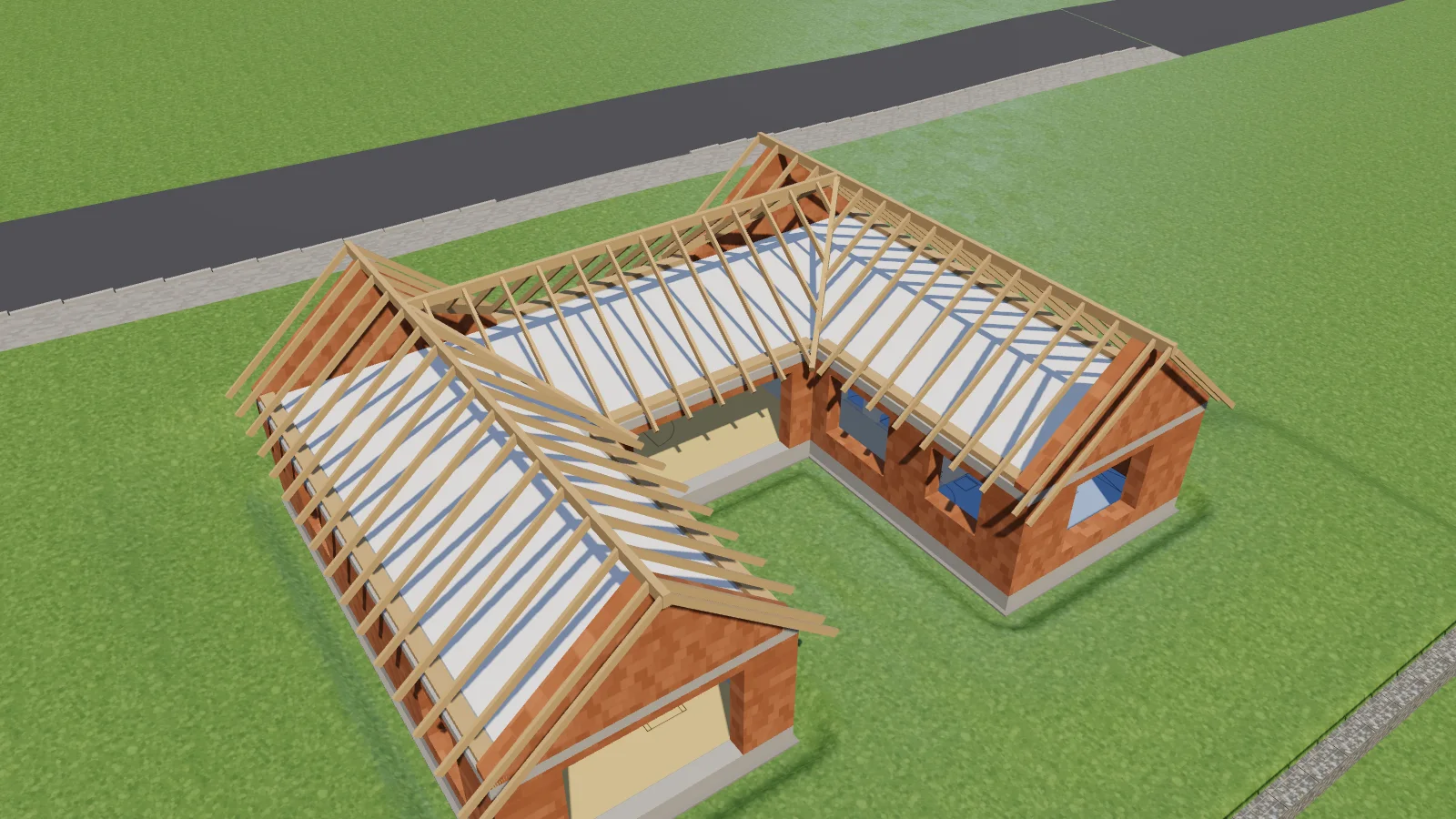

Krov: pozednice, krokve a úžlabí nad obvodovým zdivem

4 Krov a střecha

Pozednice, krokve, úžlabí a krytina. Je vidět, jak se střechy křídel potkávají.

Hotový dům s fasádou, okny, terasou a zahradou

5 Hotový dům

Fasáda, okna, terasa a okolí. Slunce podle světových stran: kam svítí ráno a kam večer.

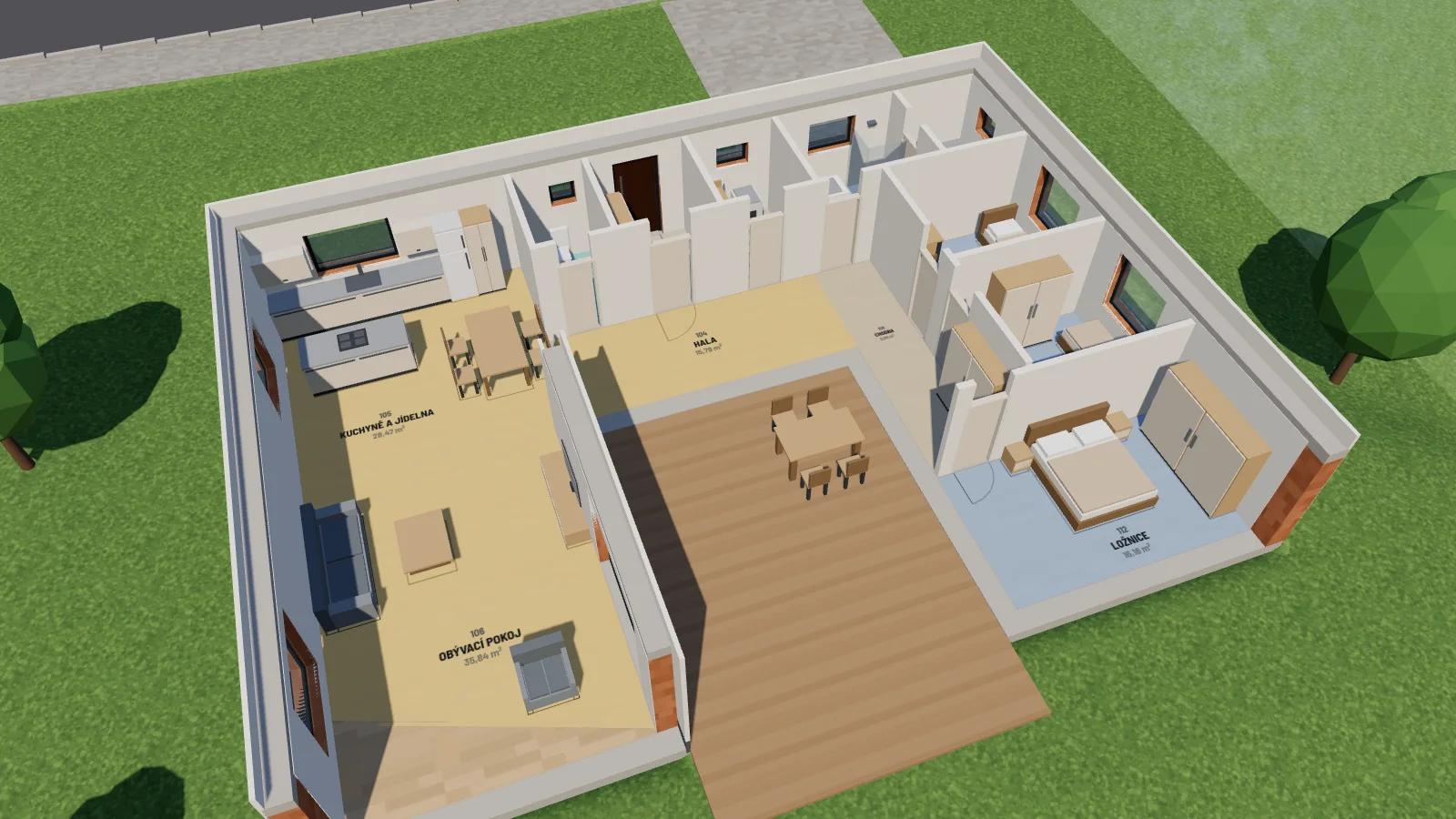

Interiér domu po odklopení střechy, s nábytkem

6 Interiér

Střecha se zvedne a je vidět do místností. Dvojklikem se dá postavit dovnitř a projít dům.

Co dostanete

Odkaz na model

Otevře se v prohlížeči bez instalace, i na telefonu. Nikde zveřejněný není, dostanou ho jen ti, komu ho pošlete.

Fáze stavby na jezdci

Od svahu přes výkopy, základy, zdi a krov po fasádu a interiér. Tam i zpátky.

Procházka domem

Dvojklikem do místnosti, dveře se otevírají klepnutím. Nebo automatická prohlídka od stání až na terasu.

Slunce podle orientace

Ráno, odpoledne, večer. Je vidět, kam dopadá světlo a kde bude terasa ve stínu.

Video na YouTube i Shorts

Na šířku s procházkou domem a na výšku pod minutu, s titulky kapitol. Hotové k nahrání.

Kontrola podkladů

Při stavbě modelu se porovnávají rozměry z různých výkresů. Na co se narazí, dostanete sepsané.

Jak to probíhá

  1. Pošlete PDF

    Situace, půdorysy, řezy a pohledy. Nejlepší je PDF přímo z CADu: rozměry se z něj odměří, neodhadují.

  2. Domluvíme, co ve výkresech není

    Barvy fasády, krytina, nábytek, okolí. Co projekt neřeší, je v modelu výslovně ilustrace, ne projekt.

  3. Model a kontrola

    Plochy místností se porovnají s tabulkou z projektu, terén s výškovými body, dveře a průchody se ověří výpočtem.

  4. Předání

    Odkaz na model, videa a seznam nesrovnalostí v podkladech. Připomínky se zapracují.

Co poslat

Formáty DWG, IFC nebo SketchUp zatím nečtu. Stačí z nich vytisknout PDF, nejlépe vektorové.

Máte projekt v PDF?

Pošlete ho a napíšu, co z něj půjde vyčíst a co by bylo potřeba doplnit.
